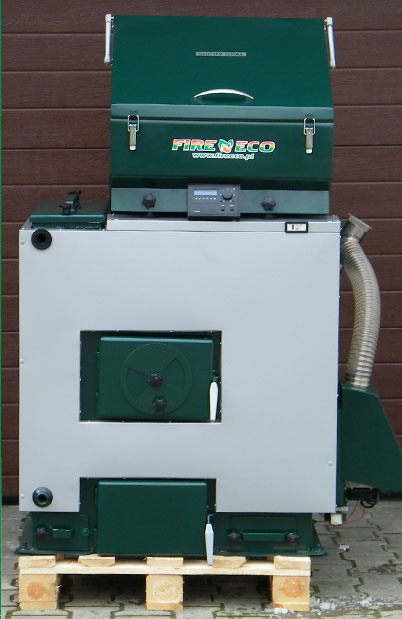

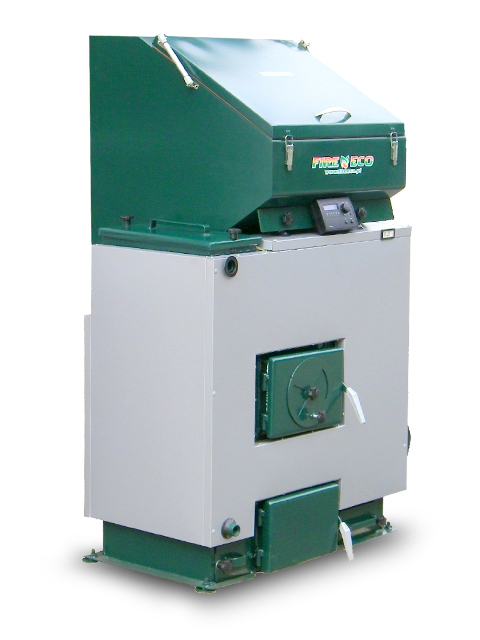

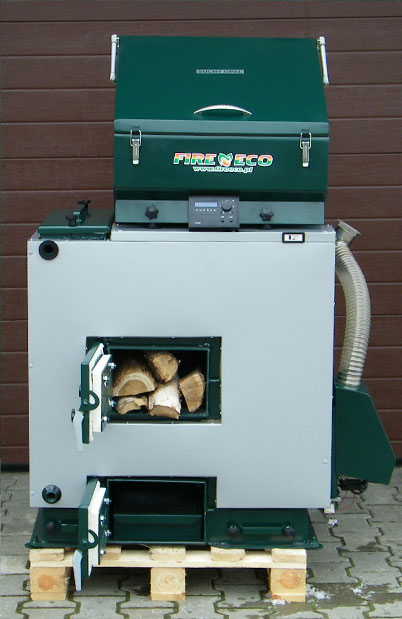

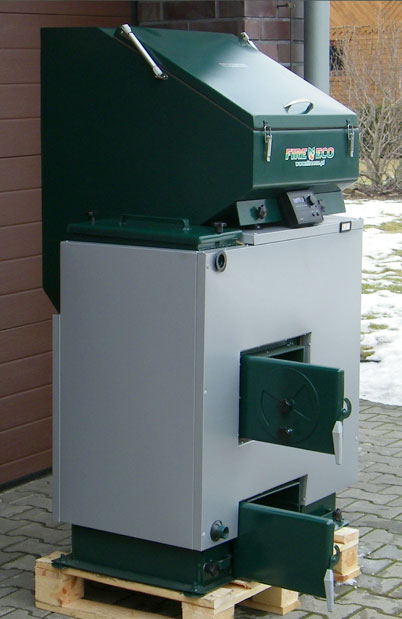

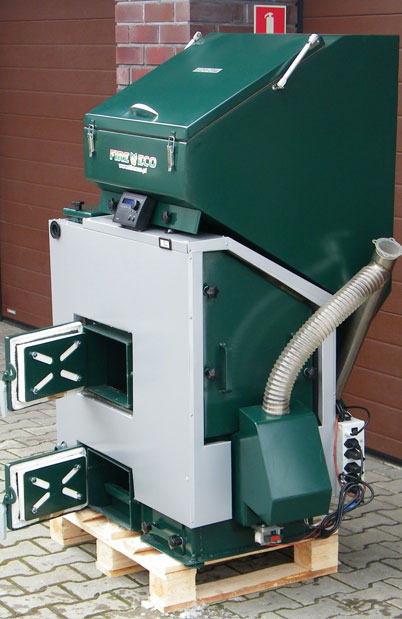

DRAGON - kotle na pelety (30 kW)
Informace
Kotle typu DRAGON jsou to nízkoteplotní ekologické kotle ÚT přízpůsobené k efektivnímu a plně zautomatizovanému spalování biomasy - pelet. Kotel je vybavený trubkovým hořákem s vysoce moderním regulátorem.
Hlavní výhodou kotlů DRAGON je komfortní a jednoduchá obsluha, která spočívá pouze v periodickém doplňování stavu paliva v kotli (v závislosti na počasových podmínkách a stupni zateplení budovy co 3-6 dní).

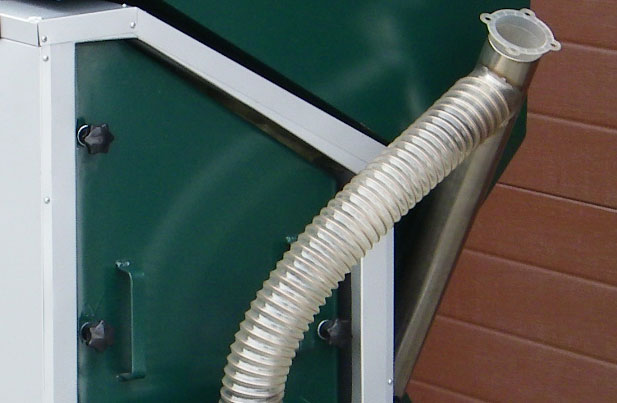

Konstrukce kotle DRAGON umožňuje připojení vnějšího podavače paliva z hlavního skladu. Úkolem kotle je také periodické vyprázdnění popelníku.

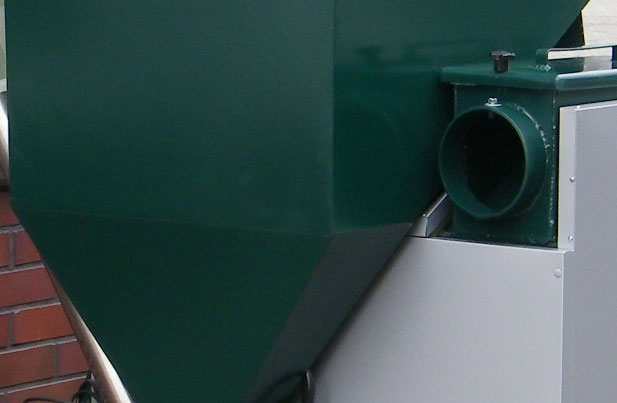

Vyhodou kotle je jeho univerzálnost. Ke kotli lze nainstalovat zásobník paliva (koš) jak po levé, tak i po pravě straně.
Inovační systém automatického rozpálení a čištění hořáku umožňuje spalování horší kvality paliv za příznivější ceny. Díky těmto vlastnostem zíslaly kotle typu DRAGON ocenění nejekologičtějších a nejpříznivějších pro životní prostředí kotlů v svoji třídě.
Paliva spalovaná:
 pelety |
 prach
/ pelety |
 ekohrášek
/ pelety |
Specifikace
| Specifikace |
|
Technické specifikace DRAGON |
| Typ kotle |
|
DRAGON |
| Jmenovitý výkon |
kW |
30 |
| Rozsah výkonu |
kW |
10 - 30 |
| Orientační plocha |
m² |
80 - 250 |
| Tepelný výkon během použití základního paliva |
% |
91% |
| Maximální teplota vody |
°C |
90 |
| Minimální teplota návratu |
°C |
35 |
| Maximální tlak |
Bar |
1,5 |
| Průměrná spotřeba paliva |
kg/h |
3,5 |
| Orientační řez komínového otvoru |
cm² |
280 |
| Orientační výška komína |
m |
5 |
| Vodní kapacita kotle |
l |
100 |
| Kapacita koše |
kg |
150 |
| Palivo |
- |
pellety (biomasa) |
| Průměr řezu kouřovodu |
mm |
ø160 |
| Průměr napájení návratu |
cal |
1" |
| Hmotnost bez vody |
kg |
275 |
Rozměr sady:
- šířka D
- výška H
- hloubka G
- výška do středu kouřovodu
|
mm |
1150
1500
780
830 |
|
Rozměr výměníku:
- šířka
- výška
- hloubka (beze kouřovodu)
|
mm |
800
880
430
|
|
Rozměr zásobníku paliva:
- šířka
- výška
- hloubka
|
mm |
600
1150
730 |
| Příkon |
W |
35 |
| Napájecí napětí |
V |
230 |
| Volný prostor po straně zásobníku |
mm |
550 |
Ovládání
Regulátor RK-2006LP je určený pro regulaci teploty na vodní kotli na tuhá paliva, které jsou vybavené:
- Zásypovým podavačem nebo dávkovačem spolupracujícím s vnitřním podavačem (tzv. stokerem)
- Nafukovacím ventilátorem
- Žhavící svíčkou zapalující palivo
- Čerpadlem ÚT
- Čerpadlem CWU nebo směšovacím čerpadlem (opce)
- Alarmovým signalizátorem (opce)
- Pokojovým termostatem (opce)
Regulátor je také vybaven bezpečnými polovodičovými senzorami teploty.
Sestava kotle
V náročnější sestavě kotle nabízíme několik možností:
- nabízíme volbu podavače z levé / pravé strany kotle
- nabízíme volbu otvírání dvířek nalevo / napravo
- nabízíme volbu průměru vstupní a výstupní vodní větve
- nabízíme volbu umístění vstupní a výstupní vodní větve
- nabízíme volbu tvaru a umístění sopouchu kotle, np. koleno vlevo, nahoru atp.
1. Výstup kouřovodu
vzadu uprostřed.
2. Výstup kouřovodu
vzadu - koleno nalevo.
3. Výstup kouřovodu
vzadu - koleno napravo.
Tvar sopouchu
Tvar sopouchu může zákazník vybírat dle vlastní potřeby:
nabízíme tvar kulatý, čtvercový nebo obdélníkový.
Barevné provedení
Jako jedni z mála výrobců nabízíme zákazníkům volbu barvy kotle a to: zelenou, červenou a modrou.
|
